オイルカップ
蓋を上げて油を入れます。油はオイルカップ内部のアルミパイプの高さより低く入れて下さい。（入れ過ぎますと油は機械に勢いよく流れますのでご注意下さい。）しばらくするとオイルカップ内のヒモ（糸）から油を吸い上げて、パイプ内を通って機械に少しずつ流れ落ちます。
材質 黄銅棒C3604、黄銅条C2680R、アルミパイプA6063、冷間圧延鋼板SPCC、硬鋼線SW-C
普通鉄線SWM-B
表面処理 ニッケルメッキ

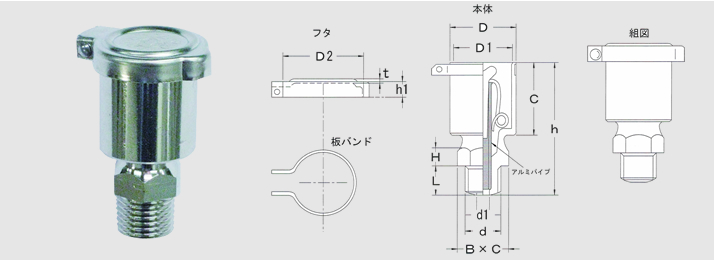

| フ タ | |||||
|---|---|---|---|---|---|
| 規格 |
胴径×ネジD |
箱入個数 | D2 | h1 | ｔ最小 |
| OC18-1 | 18×G1/8 | 20 | 22 | 4.5 | 0.6 |
| OC22-1 | 22×G1/8 | 20 | 25.5 | 5 | 0.6 |
| OC22-2 | 22×G1/4 | 20 | 25.5 | 5 | 0.6 |
| 本 体 | ||||
|---|---|---|---|---|
| 規格 | 胴径D | 胴径D1 | 取付ネジd |
h±0.5 |
| OC18-1 | 18 | 15.6 | G1/8 | 36.5 |
| OC22-1 | 22 | 19.6 | G1/8 | 40.5 |
| OC22-2 | 22 | 19.6 | G1/4 | 45 |
| 本 体 | ||||
|---|---|---|---|---|
| C ±0.5 |
L | B×C | H 最小 |
d1 |
| 20 | 8 | 12 | 5 | 3.5 |
| 24 | 8 | 12 | 5 | 3.5 |
| 24 | 11 | 14 | 6 | 4 |
