スパウトガンSPシリーズ

工作機械用シャワーガン（水・油専用）

本体：アルミダイカストADC12相当品
部品：黄銅棒C3604、バイトン（パッキン・Oリング材料）、ステンレスSUS304、冷間圧延鋼板SPCC（レバー材料）
表面処理：クロームメッキ

スパウトガンは、NC旋盤やマシニングセンタなどの工作機械のクーラントポンプに使用します。コンプレッサーは使用しません。スパウトガンをご使用の場合、切削油は40メッシュ以上のフィルタを通してください。噴射異常が起きた場合ノズル先端部のキャップを外してエアでキャップ内部を清掃してください。
取付ネジ変更などの特殊品に関しましては、お気軽にご相談ください。

SP500 大流量シャワータイプ

規格	ノズル外径	ノズル穴経	ノズル取付口	付属竹の子・袋ナット
SP500	26	2.0×18	M16×1.0	No.03× 1/2×16.5
SP500 ×φ1.0	26	1.0×18	M16×1.0	No.03× 1/2×16.5

推奨ホース内径	噴出量 (圧力0.4MPa時)	ホース取付口	本体重量	梱包重量
15	24L/min	G1/2	520g	625g
	17.5L/min

SP500×φ1.0とは、ノズル穴径1mmタイプとなります。通常の穴径2mmとの違いは、より遠くに噴射することが可能です。奥行きが深いマシニングセンタにお薦めです。

SP100 シャワータイプ

規格	ノズル外径	ノズル穴経
SP100	19	1.3×12
SP100×R3/8
SP100×G1/2

ノズル取付口	付属竹の子・袋ナット
G1/8	No.03×3/8・No.01×3/8×1/4
	-
	※No.03×1/2×16.5

推奨ホース内径	噴出量 (圧力0.4MPa時)	ホース取付口	本体重量	梱包重量
7.5～8又は10	10L/min	G3/8	250g	320g
-		R3/8	252g	277g
15		G1/2	264g	344g

※購入時にNo.03×1/2かNo.03×1/2×16.5を選択できます。No.03×1/2使用時の推奨ホース内径は13mmとなります。

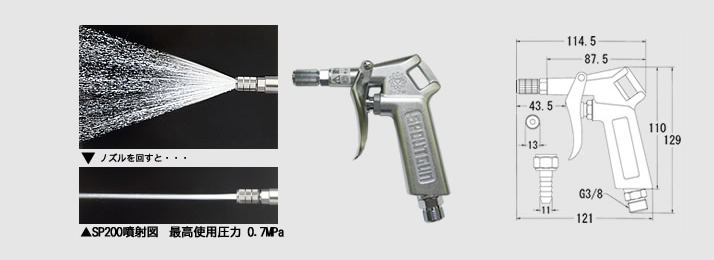

SP200 キリ状タイプ

規格	ノズル外径	ノズル穴経	ノズル取付口	付属竹の子・袋ナット
SP200	13	-	G1/8	No.03×3/8・No.01×3/8×1/4

推奨ホース内径	噴出量 (圧力0.4MPa時)	ホース取付口	本体重量	梱包重量
7.5～8又は10	7L/min	G3/8	240g	311g

延長ノズルアダプタスパウトガンSP100・200用

規格	L	パイプ材料	パイプ外径
LNAD300	335	アルミ	φ8

パイプ内径	Ｄ	Ｄ1	重量
φ6	G1/8	G1/8	80g

※スパウトガン及びノズルは別売りとなります。
