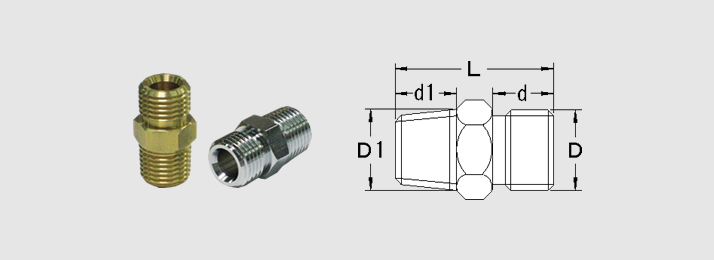

No.5 ニップル(Rネジ×Gネジ)
メッキ無(生地)をご希望の際は、規格にNを付けて下さい。
黄銅棒C3604
表面処理：クロームメッキ
| 規 格 | ネジD1 | ネジD | L |
| No.05×1/8(N) | R1/8 | G1/8 | 20 |
| No.05×1/4(N) | 1/4 | 1/4 | 27 |
| No.05×3/8(N) | 3/8 | 3/8 | 30 |
| No.05×1/2(N) | 1/2 | 1/2 | 34 |
| No.05×3/4(N) | 3/4 | 3/4 | 41 |
| 径違い1/8×1/4(N) | 1/8 | 1/4 | 24 |
| 径違い3/8×1/4(N) | 3/8 | 1/4 | 29 |
| 径違い1/2×1/4(N) | 1/2 | 1/4 | 33 |
| 径違い1/2×3/8(N) | 1/2 | 3/8 | 34 |
| 径違い1/2×3/4 (N) | 1/2 | 3/4 | 39 |
| 径違い3/4×1/2(N) | 3/4 | 1/2 | 38 |
| 規 格 | d1 | d | 六角対辺 |
| No.05×1/8(N) | 8 | 7 | 10 |
| No.05×1/4(N) | 11 | 10 | 14 |
| No.05×3/8(N) | 12 | 11 | 17 |
| No.05×1/2(N) | 15 | 11 | 22 |
| No.05×3/4(N) | 17 | 14 | 28 |
| 径違い1/8×1/4(N) | 8 | 10 | 14 |
| 径違い3/8×1/4(N) | 12 | 10 | 17 |
| 径違い1/2×1/4(N) | 15 | 10 | 22 |
| 径違い1/2×3/8(N) | 15 | 11 | 22 |
| 径違い1/2×3/4(N) | 15 | 14 | 28 |
| 径違い3/4×1/2(N) | 17 | 11 | 28 |
