オイルゲージー
機械に取り付ける油面計となります。取付方法はネジ部にシール（ボンド又はシールテープ等）してねじ込み、付属の六角ナットで取付位置を固定します。空気穴はオイルゲージー上部のキャップに開いております。
材質： 黄銅棒C3604、黄銅管C2700、硬質硝子BC管・ニトリルゴムNBR
表面処理： クロームメッキ
菅長が150以下の分解図菅長が200以上の分解図

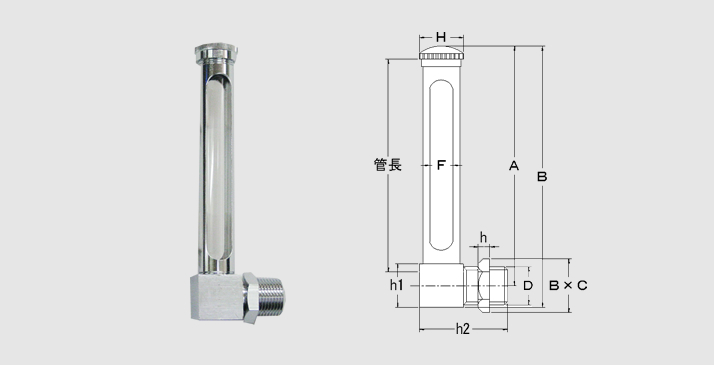

| 規格 |
ネジD×管長 |
箱入個数 | 寸 法 | |
| A | B | |||
| OG1-50 | G1/8×50 | 10 | 57 | 64 |
| OG1-65 | G1/8×65 | 10 | 72 | 79 |
| OG1-75 | G1/8×75 | 10 | 82 | 89 |
| OG1-100 | G1/8×100 | 10 | 107 | 114 |
| OG1-125 | G1/8×125 | 10 | 132 | 139 |
| OG1-150 | G1/8×150 | 10 | 157 | 164 |
| OG2-50 | G1/4×50 | 10 | 57.5 | 65 |
| OG2-65 | G1/4×65 | 10 | 72.5 | 80 |
| OG2-75 | G1/4×75 | 10 | 82.5 | 90 |
| OG2-100 | G1/4×100 | 10 | 107 | 115 |
| OG2-125 | G1/4×125 | 10 | 132.5 | 140 |
| OG2-150 | G1/4×150 | 10 | 157.5 | 165 |
| OG2-200 | G1/4×200 | 10 |
215.5 | 225 |
| OG3-50 | G3/8×50 | 10 | 59.5 | 69 |
| OG3-65 | G3/8×65 | 10 | 74.5 | 84 |
| OG3-75 | G3/8×75 | 10 | 84.5 | 94 |
| OG3-100 | G3/8×100 | 10 | 109.5 | 119 |
| OG3-125 | G3/8×125 | 10 | 134.5 | 144 |
| OG3-150 | G3/8×150 | 10 | 159.5 | 169 |
| OG3-200 | G3/8×200 | 10 | 215.5 | 225 |
| OG3-250 | G3/8×250 | 10 | 265.5 | 275 |
| OG3-300 | G3/8×300 | 10 | 315.5 | 325 |
| OG4-50 | G1/2×50 | 10 | 61.5 | 73 |
| OG4-65 | G1/2×65 | 10 | 76.5 | 88 |
| OG4-75 | G1/2×75 | 10 | 86.5 | 98 |
| OG4-100 | G1/2×100 | 10 | 111.5 | 123 |
| OG4-125 | G1/2×125 | 10 | 136.5 | 148 |
| OG4-150 | G1/2×150 | 10 | 161.5 | 173 |
| OG4-200 | G1/2×200 | 10 | 217.5 | 229 |
| OG4-250 | G1/2×250 | 10 | 267.5 | 279 |
| OG4-300 | G1/2×300 | 10 | 317.5 | 329 |
| 黄銅管 | 四角 | 六角ナット | ガラス管径 | |||
| H | F | h1 | h2 | B×C | h | |
| M13×1 | 8 | 14 | 28 | 12 | 3.5 | 10 |
| M13×1 | 8 | 14 | 28 | 12 | 3.5 | 10 |
| M13×1 | 8 | 14 | 28 | 12 | 3.5 | 10 |
| M13×1 | 8 | 14 | 28 | 12 | 3.5 | 10 |
| M13×1 | 8 | 14 | 28 | 12 | 3.5 | 10 |
| M13×1 | 8 | 14 | 28 | 12 | 3.5 | 10 |
| M13×1 | 8 | 15 | 30 | 16 | 4 | 10 |
| M13×1 | 8 | 15 | 30 | 16 | 4 | 10 |
| M13×1 | 8 | 15 | 30 | 16 | 4 | 10 |
| M13×1 | 8 | 15 | 30 | 16 | 4 | 10 |
| M13×1 | 8 | 15 | 30 | 16 | 4 | 10 |
| M13×1 | 8 | 15 | 30 | 16 | 4 | 10 |
| M16×1 | 11 | 19 | 38 | 19 | 4 | 12 |
| M16×1 | 11 | 19 | 38 | 19 | 5 | 12 |
| M16×1 | 11 | 19 | 38 | 19 | 5 | 12 |
| M16×1 | 11 | 19 | 38 | 19 | 5 | 12 |
| M16×1 | 11 | 19 | 38 | 19 | 5 | 12 |
| M16×1 | 11 | 19 | 38 | 19 | 5 | 12 |
| M16×1 | 11 | 19 | 38 | 19 | 5 | 12 |
| M16×1 | 11 | 19 | 38 | 19 | 5 | 12 |
| M16×1 | 11 | 19 | 38 | 19 | 5 | 12 |
| M16×1 | 11 | 19 | 38 | 19 | 5 | 12 |
| M16×1 | 11 | 23 | 46 | 23 | 6 | 12 |
| M16×1 | 11 | 23 | 46 | 23 | 6 | 12 |
| M16×1 | 11 | 23 | 46 | 23 | 6 | 12 |
| M16×1 | 11 | 23 | 46 | 23 | 6 | 12 |
| M16×1 | 11 | 23 | 46 | 23 | 6 | 12 |
| M16×1 | 11 | 23 | 46 | 23 | 6 | 12 |
| M16×1 | 11 | 23 | 46 | 23 | 6 | 12 |
| M16×1 | 11 | 23 | 46 | 23 | 6 | 12 |
| M16×1 | 11 | 23 | 46 | 23 | 6 | 12 |
